板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種高效換熱器。各種板片之間形成薄矩形通道，通過板片進行熱量交換。板式換熱器是液—液、液—汽進行熱交換的理想設備。它具有換熱效率高、熱損失小、結構緊湊輕巧、占地面積小、應用廣泛、使用壽命長等特點。在相同壓力損失情況下，其傳熱系數比管式換熱器高3-5倍，占地面積為管式換熱器的三分之一，熱回收率可高達90%以上。

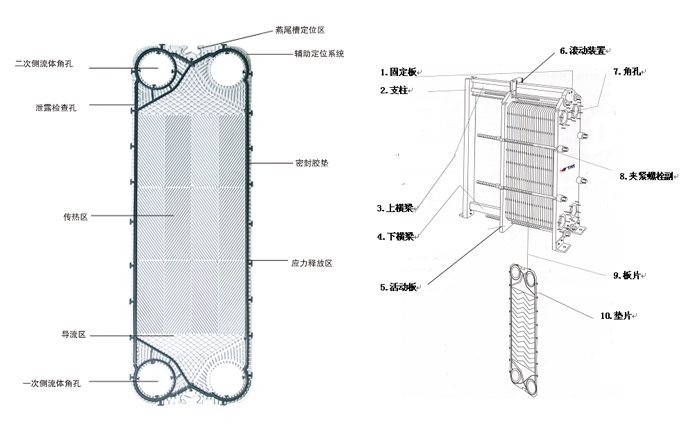

板式換熱器是由框架、傳熱板片組及夾緊螺栓等主要部件組成。

框架包括一個固定壓緊板和一個活動壓緊板，由上導桿與下導桿支承，在另端有一支柱。兩種介質經固定(或活動)壓緊板上法蘭孔流入由波紋板片組成的各自通道，熱交換后介質再由固定(或活動)壓緊板上的法蘭孔流出。同定壓緊板、活動壓緊板、支柱及導桿均為低碳鋼。考慮到用戶的多種使用要求，框架設計有多種型式，主要有雙支撐框架式和常用的落地式等。

傳熱板片是板式換熱器的核心部件之一。波紋板片通過壓制成型，合理的波紋設計增加了板片有效傳熱面積，使流體順波紋通過時形成湍流，強化了傳熱過程。在波紋板片的密封槽上裝有密封墊片，密封墊片設計成雙道密封結構，并且有信號孔。密封墊片可根據不同的流體和操作溫度選用不同的膠種。

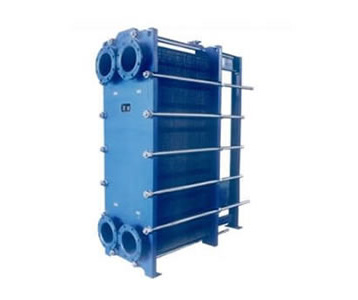

豪特板式換熱器的主要規格：

HU、HN、HS、HM 系列

連接尺寸: DN32－DN500

設計最大流量: 4500m3/h

最大熱負荷: 60MW

對數平均溫差: 0.5~1.0℃

板片厚度： 0.4、0.5、0.6、0.7mm

最大設計壓力: 3.5MPa

應用領域：鋼鐵、發電、有色金屬、油脂、化工、船舶、暖通、制冷、制藥、乳液、啤酒、飲料、集中供熱等

膠墊材料: NBR、HNBR、EPDM、HEPDM、VITON

板片材料: 不銹鋼304、316、316L、鈦、哈氏合金、鎳和鉬、SMO254

豪特可拆墊片式換熱器主要特點：

-改進后的導流區能夠使流體在板片上均勻分配流量

-標準屋頂墊片，墊防漏設計，大大延長墊片壽命

-板片的大小角度設計組合最大限度的利用壓力降

-免粘卡扣式密封墊片

-消除了污垢堆積區

-更多附件供選擇

-波紋與流道的設計能夠產生強烈湍流及換熱系數

-板片四角自鎖裝置能夠保證不錯位

板片材質和用途介紹：

密封墊片材質和使用工況介紹：

板式換熱器的技術優勢和設計理念：
*傳熱系數高：傳熱板片上的特殊波紋設計，可使流體在低的流速下產生強烈的湍流，湍流的自凈效應又可防止污垢的產生，使得板式換熱器的傳熱系數為管殼式換熱器的3-5倍。
*經濟性：相同換熱量的前提下，與管殼式比較：投資少、運行費用低、維修費用低。
*可調整性：只需增加和減少板片即可滿足工藝過程改變的需求。
*結構緊湊：在相同換熱量的前提下，占用空間僅為管殼式的1/2一1/3。
*易于潔洗維修。
*板片密封墊片可采用免粘貼搭扣形式，減少運行維護成本，便于維修。

應用領域：

(1)蒸汽冷凝使用：專為真空條件下的蒸汽冷凝而設計。該系列產品的應用范圍包括：生物乙醇、糖和小型發電站。

(2)暖通空調：因其高效的換熱效果，而廣泛用于暖通空調領域。已達到與AHRI認證同樣的技術標準，因此能確保較優性能。

(3)升膜板式蒸發器量系列：主要運用于煉糖、甜味劑、生物乙醇和腐蝕劑的蒸發系統內。同樣也可以作為熱虹吸管再煮鍋使用。

(4)食品安全應用：適用于乳制品、食品、飲料和其它衛生應用。

(5)工業系列：適用于船舶、電力、化工、油脂冷卻升溫等各種類型的工業作業。

板式換熱器生產廠家介紹：

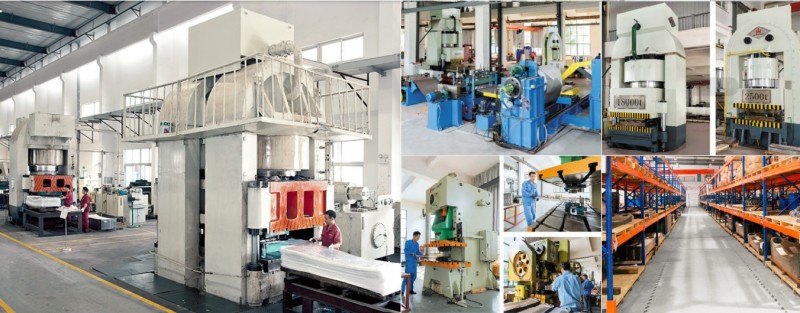

江蘇豪特換熱設備制造有限公司位于風景秀麗，經濟發達的長江三角洲——泰州靖江市，是專業生產可拆式板式換熱器（PHE）、換熱器密封墊（PHE GASKET）、換熱器板片(PHE PLATE)并提供板式換熱器維護服務（PHE MAINTENANCE）的專業換熱器企業。公司通過ISO9001質量體系認證，在全國設有多個服務和銷售網點。

豪特引進國內外先進的設計和生產技術以及專業的換熱知識，一直以來致力于服務暖通空調、制冷、能源電力、冶 金、化工、食品、電子、船舶及環境處理等市場，提供隨需應變的換熱解決方案和多方位服務，目前已發展成為國內可拆式板式換熱器領域的優質企業。
